Leichtere Justierung der Dunkelfeld-Durchlicht Gerätekombination

Für die im Anhang des Buches erläuterte Gerätkombination gibt es die Möglichkeit diese Anlage stabiler aufzubauen. Dadurch lässt sich die Justierung leichter gestalten. Leider erhöht sich dadurch die Anzahl der benötigten Blitz/Leuchtenhalterung auf sieben. Zusätzlich werden 6 Winkel benötigt.

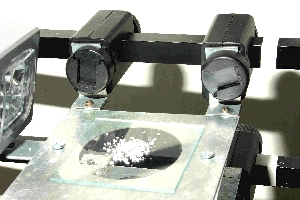

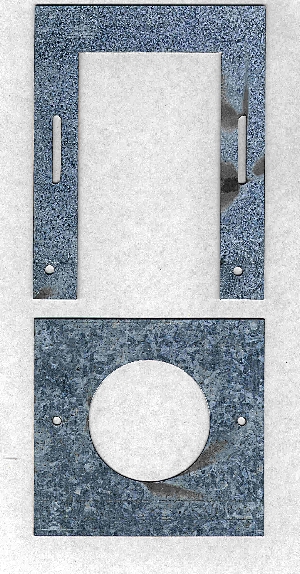

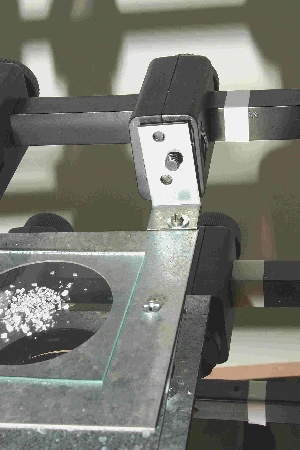

Der Grundaufbau ist weiterhin so, wie im Buch beschrieben. An den sechs Blitz/Leuchtenhalterungen entfernen wir den "Kopf" und befestigen daran jeweils die Winkelstücke und daran die Haltevorrichtungen (gut erkennbar aus den Abbildungen). Zusätzlich können noch die Haltevorrichtungen gekürzt werden.

Wir haben jetzt zur Erleichterung der Justierungen die Abstandswerte für zwei Ringblitzleuchten ermittelt. Für die Ringblitzleuchte von Novoflex empfehlen wir folgende Abstände bezogen auf den Durchmesser einer Zentralblende von 40 mm:

Abstand Oberfläche des Ringblitzes bis zum Ebene der Zentralblende ca. 30 mm (Abstand A). Diese Ringblitzleuchte gibt sehr viel Energie in Form von Blitzlicht ab. In bestimmten Fällen ist der geringst mögliche einstellbare Energiewert noch zu hoch. In diesem Fall Blitzlicht mit Pergamentpapier abschirmen.

Abstand Ebene der Zentralblende bis zur Objektebene ca. 44 bis 46 mm (Abstand B).

Bedingt ist für Erzielung von Dunkelfeld-Durchlicht auch die Makrobeleuchtung (genauen Namen unter 2) von Sigma geeignet.

Der Abstand A beträgt ca. 20 mm.

Der Abstand B beträgt ca. 40 mm.
